車の電装DIYをしていると、カプラーから配線の端子だけを抜きたい場面って結構ありますよね。
ナビ・オーディオの配線修理、LED加工、スイッチ増設、端子の差し間違い修正…こういった作業で「カプラー端子の外し方がわからない」と詰まる初心者は多いです。
やりがちなのが、配線をそのまま強く引っ張ってしまうこと。カプラー端子は内部の小さなツメでロックされているため、無理に引っ張ると端子が曲がったり、配線が切れたり、カプラー本体を壊してしまうことがあります。
この記事を読めばカプラー端子の外し方がバッチリわかるので、失敗するリスクをかなり減らすことができます。
カプラー端子とは？まずは構造を知っておこう
カプラー本体と端子は別物
初心者が混同しやすいのが「カプラーを外す」と「端子を抜く」の違いです。
- カプラー：配線同士を接続するプラスチックのケース
- 端子：カプラー内部に入っている金属パーツ
この記事で解説するのは、カプラー内部の端子を1本ずつ抜く方法です。
端子は内部のツメでロックされている
端子は差し込むだけで固定される構造になっています。内部に小さなロックツメがあり、配線を引っ張るだけでは基本的に抜けません。ロックを解除しながら端子を引き抜く必要があります。
カプラーによってロック構造が違う
カプラーは種類によって構造が異なります。
- 1本ずつ端子をロックしているタイプ
- 全体をまとめてロックしているタイプ（リテーナー付き）
- 二重ロック構造のタイプ
- 防水カプラーのようにゴムシールが入っているタイプ
車種や取り付け場所によって外し方が変わるので、まず自分のカプラーがどのタイプか確認するのが最初のステップです。
作業前に確認すること
必ずバッテリーのマイナス端子を外す
電装作業ではショート防止が最重要です。ナビ・メーター周り・スイッチ類は特に注意が必要で、不安な場合は必ずマイナス端子を外してから作業してください。常時電源が来ている配線には特に気をつけましょう。
端子の位置と配線色を写真で残す
抜く前に必ずスマホで写真を撮っておきましょう。どの位置にどの色の配線が入っていたか記録しておくことで、端子を戻すときのミスを防げます。左右対称のカプラーや同色配線がある場合は特に重要です。
無理に引っ張らない
配線を強く引っ張ると芯線が切れることがあります。端子が曲がると接触不良の原因になり、カプラー本体のロック部が割れることもあります。抜けないときは力ではなくロック位置を探すのが正解です。
カプラー端子の基本的な外し方
- カプラーのロック位置を確認する
- まず端子がどちら向きに入っているか確認します。端子の差し込み口側を見て、小さなツメや隙間を探しましょう。作業ライトやスマホのライトを当てると見つけやすくなります。
- 全体ロックがある場合は先に解除する
- カプラーによっては、端子ごとのロックとは別に全体ロック（リテーナー）があります。細いマイナスドライバーやピックツールを使って浮かせましょう。完全に外すタイプと少し浮かせるだけのタイプがあります。
- 端子のロックツメを押さえる
- 端子抜き工具や精密ドライバーを差し込み、端子を固定しているツメを軽く押します。押す方向はカプラーの形状によって違うので、構造を見ながら確認してください。力を入れすぎるとツメが曲がるので注意が必要です。
- 配線をまっすぐ引き抜く
- ロックを解除した状態で配線を軽く引きます。斜めに引かず、端子の向きに合わせてまっすぐ抜くのがポイントです。抜けない場合はまだロックが解除できていない可能性が高いので、無理にこじらないようにしましょう。
- 端子とカプラーの状態を確認する
- 抜けたら端子が曲がっていないか、ロックツメが潰れていないかを確認します。再利用する場合は軽く差し込んでカチッと固定されるか確認しましょう。緩い場合は接触不良の原因になります。
端子を抜くときに一番多いミスが「全体ロックを見落とすこと」です。ロック解除できてないまま引っ張ると端子が変形します。焦らず、まずカプラー全体を観察するクセをつけておくといいですよ。
025型細線カプラー端子の外し方
トヨタ・日産車などに多用される025型は、基本手順に加えて細かいコツが必要です。「基本手順でやったのに抜けない」という場合はこちらを参考にしてください。
- 手順1：リテーナー（全体ロック）を先に解除する
- 025型TSシリーズはリテーナー付きが多く、これを先に浮かせないと個別の端子は絶対に抜けません。細いドライバーや専用工具をカプラーの指定の隙間に差し込んで浮かせましょう。完全に外すタイプと少し浮かせるだけのタイプがあります。段差が出るまで浮かせたら次のステップに進みます。
- 手順2：作業ライトと拡大鏡で端子穴を確認する
- 025型は端子穴が非常に小さく、肉眼だけでは見えにくいです。スマホカメラで拡大しながら、または拡大鏡を使って端子穴の下にある小さな穴の位置を確認しましょう。よく見えるようにしてから工具を入れることが成功の鍵です。
- 手順3：端子穴の下の小さな穴に工具を入れる
- カプラー前面（端子が挿さる側）の端子穴の下にある小さな穴に工具を入れます。工具は少し斜めに入れてから端子底面と平行に合わせ、真っすぐ奥へ押し込みます。端子のランス（三角形の爪）を押し下げるイメージです。精密ドライバーで代用できる場合もありますが、専用工具のほうが確実です。
- 手順4：ロックが解除されたら軽く引き抜く
- 爪が解除された感触があったら、工具で押さえ続けながら配線を軽く引きます。「するっと」抜けるのが正常な状態です。力任せに引っ張らないようにしましょう。固着している場合は接点復活剤を少量塗布してから試すと抜けやすくなります。
025型に適した工具
025型は汎用の端子抜き工具セットでは先端が合わない場合が多い。025型対応の専用工具があると作業が格段にスムーズになります。
本当は住友電装のメーカー純正工具が一番だけど、めちゃくちゃ高いから手頃な汎用025型の端子抜き工具がオススメ！025型端子を頻繁に触るならこれマジで持ってた方が作業効率が段違いでストレスもだいぶ減る。
-
-
025型等 抜き冶具挿入穴のあるカプラー コネクター用 端子抜き用治具 工具 002
amzn.to
-
-
025型等 抜き冶具挿入穴のあるカプラー コネクター用 端子抜き用治具 工具 003
025型等 抜き冶具挿入穴のあるカプラー コネクター用 端子抜き用治具 工具 003がコネクターストアでいつでもお買い得 ...
-
-
住友電装 025型 TS 防水 カプラー コネクター用 端子抜き用治具 工具
また、端子を破損させたときに慌てないように、端子の予備もストックしておくともしもの時も安心だ。
-
-
住友電装 025型 TS 非防水用 オス端子 20本セット
住友電装 025型 TS 非防水用 オス端子 20本セットがコネクターストアでいつでもお買い得。当日お急ぎ便対象商品は、 ...
-
-
住友電装 025型 TS 非防水用 メス端子 20本セット
オンライン通販のAmazon公式サイトなら、住友電装 025型 TS 非防水用 メス端子 20本セットをDIY・工具・ガ ...
025型は現場でも「鬼門」と呼ばれるカプラーです。専用工具なしで無理に作業するとハウジングを傷めることが多いので、専用工具を用意してから挑むのが正解です。何度も工具を差し込んでコジったりするとロックを解除するためのツメに引っかかりにくくなり更に外しにくくなるので、慎重に作業しましょう。
カプラー端子が抜けない原因
ロックツメの位置が分かっていない
初心者が一番つまずくポイントです。見えにくい位置にツメがある場合も多く、差し込む工具の位置がズレていたり、端子ではなくカプラー本体を押してしまっているケースもあります。
二重ロックを解除していない
全体ロックが残ったままだと端子は絶対に抜けません。無理に引くと端子やカプラーを壊してしまいます。リテーナー付きカプラーは特に注意が必要で、まず全体ロックの有無を確認するのが先決です。
端子が固着している
古い車では汚れや熱で端子が固くなっていることがあります。水分やサビで動きにくい場合もあり、防水カプラーはゴムシールの抵抗で抜けにくいことも多いです。一度端子を少し奥に押し込んでから引くと抜けやすくなる場合があります。
工具の先端サイズが合っていない
太すぎる工具は奥まで入らず、細すぎる工具はツメを押せません。端子サイズに合った工具を使うことが大事で、複数サイズの端子抜き工具があると作業がスムーズになります。
025型など細線カプラーは特に抜けにくい
トヨタ車や日産車に多用される住友電装025型（TSシリーズ・NHシリーズ）は、DIY勢が最も苦戦するカプラーの一つです。0.64mm級の細線用で端子穴の横幅が約1.6mm程度しかなく、ロック機構のツメが極めて小さいため、工具が入りにくく視認性も悪いです。
抜けにくい主な理由はこちらです。
025型が抜けにくい理由
- ロックツメ（ランス）が小さく、精密に押さないと解除できない
- リテーナー（全体ロック）付きが多く、先に浮かせないと個別端子が絶対に動かない
- 防水タイプはゴムシールの抵抗も加わってさらに固着しやすい
- 専用工具がないと精密ドライバーで代用することになり、サイズが合わず失敗しやすい
「精密ドライバーでグリグリしても抜けない」「工具なしで何時間もかかった」という声が多いのも025型の特徴です。
025型の端子ってマジで抜けなくてめっちゃイライラするよね！専用工具があると「嘘だろ…」ってぐらい簡単に抜けるからね！！
端子外しに使える工具と選び方
端子抜き工具・ターミナルリリースツール
カプラー端子を抜くための専用工具です。先端が細く、ロックツメを押しやすい形状になっています。車種やカプラーによって端子サイズが違うので、複数サイズがセットになったタイプが一番使いやすいです。
グリップ付きのほうが力加減がしやすく、安すぎるものは先端が曲がりやすいので注意しましょう。車の電装DIYでカプラーを触るなら1セット用意しておくと安心です。
-
-
コネクターツール セット コネクター 端子 引き抜き 工具
Amazon.co.jp: ターミナルツール コネクターツール セット カーナビ カーオーディオ ETC 配線外し 配線 ...
-
-
京都機械工具(KTC) コネクタターミナルツール ECC-2T
京都機械工具(KTC) コネクタターミナルツール ECC-2Tがフックレンチストアでいつでもお買い得。当日お急ぎ便対象商 ...
-
-
CUSTOR 端子リリースツール[赤・青2本組] PR-2D
CUSTOR 端子リリースツール[赤・青2本組] PR-2Dが内張りはがし・クリップクランプツールストアでいつでもお買い ...
![Amazon | CUSTOR 端子リリースツール[赤・青2本組] PR-2D | 内張りはがし・クリップクランプツール | 車＆バイク](https://s.wordpress.com/mshots/v1/https%3A%2F%2Famzn.to%2F4tq2pEU?w=300&h=300 "Amazon | CUSTOR 端子リリースツール[赤・青2本組] PR-2D | 内張りはがし・クリップクランプツール | 車＆バイク")
-
-
025型等 抜き冶具挿入穴のあるカプラー コネクター用 端子抜き用治具 工具 002
-
-
025型等 抜き冶具挿入穴のあるカプラー コネクター用 端子抜き用治具 工具 003
025型等 抜き冶具挿入穴のあるカプラー コネクター用 端子抜き用治具 工具 003がコネクターストアでいつでもお買い得 ...
精密マイナスドライバー
細いマイナスドライバーで代用できることもあります。全体ロックを浮かせるときにも使いやすいですが、先端が厚いものはカプラーを傷めやすいので注意が必要です。代用できるカプラーは簡単なロック構造のものに限られます。
-
-
ENGINEER エンジニア -精密ドライバーセット 6本組 DM-30
ENGINEER エンジニア -精密ドライバーセット 6本組 DM-30がドライバーストアでいつでもお買い得。当日お急ぎ ...
-
-
【Amazon.co.jp 限定】ベッセル(VESSEL) マイクロ ドライバーセット
【Amazon.co.jp 限定】ベッセル(VESSEL) マイクロ ドライバーセット 5本組 精密 ネジ用 プラス・マ ...
専用工具なしで精密ドライバーだけでやろうとする人が多いんだけど、サイズが合わなくて端子を傷めるケースが結構あるぜ。端子抜き工具セットはちょっと割高に感じるけど、配線が抜けないイライラから解放されるから最初から揃えておくほうが作業効率上がるぜ！
ピックツール
先端が細く曲がっている工具で、狭い場所のロック解除に便利です。奥まった位置のツメを触りやすいですが、力を入れすぎると樹脂を傷つけるので注意しましょう。
-
-
PB SWISS TOOLS ピックツール 7684CN
PB SWISS TOOLS ピックツール 7684CN 5本 1セットがドライバーセットストアでいつでもお買い得。当日 ...
-
-
SK11(エスケー11) ピック&フックセット 4本組 PFS-1
SK11(エスケー11) ピック&フックセット 4本組 PFS-1がピンセットストアでいつでもお買い得。当日お急ぎ便対象 ...
作業ライト・ヘッドライト
ロック位置を見つけるために必須です。カプラー内部は暗くて見えにくいことが多く、手元を明るくするだけで失敗が大幅に減ります。スマホライトでも代用できますが、両手が使いにくいのが難点です。
-
-
GENTOS(ジェントス) LED ワークライト SGWL-01RUSB充電式 明るさ300ルーメン
Amazon.co.jp: GENTOS(ジェントス) LED ワークライト USB充電式 【明るさ300ルーメン/実用 ...
-
-
GENTOS(ジェントス) LED ワークライト USB充電式 明るさ350ルーメン
Amazon.co.jp: GENTOS(ジェントス) LED ワークライト USB充電式 【明るさ350ルーメン/実用 ...
本格的に電装DIYするなら圧着工具も
端子を抜くだけでなく作り直す場面もあります。端子が曲がった場合は交換が必要になることもあるため、ギボシ端子やカプラー端子を圧着できる工具があると安心です。LED加工や配線加工をする人にはおすすめです。
-
-
エーモン(amon)ターミナル&ツールセット
エーモン(amon)ターミナル&ツールセット 配線作業ができる電工ペンチと端子のセット 配線コードの接続・分岐に ドラレ ...
-
-
ENGINEER エンジニア 精密圧着ペンチ オープンバレル端子用 PA-09
ENGINEER エンジニア 精密圧着ペンチ オープンバレル端子用 PA-09が圧着ペンチストアでいつでもお買い得。当日 ...
-
-
ENGINEER エンジニア ダイス交換式精密圧着ペンチ 圧着工具 オープンバレル 中型 端子 PAD-12
ENGINEER エンジニア ダイス交換式精密圧着ペンチ 圧着工具 オープンバレル 中型 端子 PAD-12が圧着ペンチ ...
圧着工具と一緒にワイヤーストリッパーもかなり使用頻度が高いので、1つは持っておくと何かと役に立ちます。
-
-

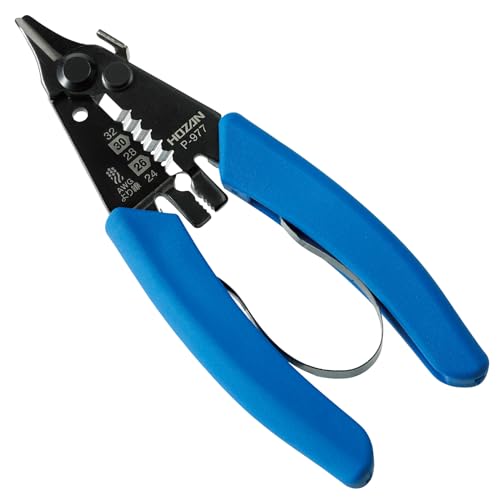

ホーザン(HOZAN) ワイヤーストリッパー 細線用 全長130mm 重量58g P-977
ホーザン(HOZAN) ワイヤーストリッパー 細線用 全長130mm 重量58g 軽量・高精度のワイヤーストリッパー P ...
-
-
ENGINEER エンジニア ワイヤーストリッパー 極細線用 PA-14
ENGINEER エンジニア ワイヤーストリッパー 極細線用 PA-14がワイヤーストリッパーストアでいつでもお買い得。 ...
最近の細配線を使ってる端子を圧着するなら、精度の高い圧着ベンチは必須です。綺麗にカシメられないとカプラーに入らなかったり配線がすぐに抜けたりしてトラブルの元になるぜ。
失敗しないための注意点
配線を引っ張って中で切れる
外から見ると分からない断線が起きることがあります。接触不良や電装品の不具合につながるので、抜くときは端子のロックを解除してから軽く引くことを徹底しましょう。
端子を曲げて接触不良になる
端子が曲がると奥まで入らず、接触面がズレて通電不良になります。ライトやLEDが点いたり消えたりする原因になるので、曲がった端子は無理に再利用しないのが正解です。
カプラーのロック爪を折る
古い車の樹脂は劣化して割れやすく、寒い時期は特に硬くなりやすいです。こじるよりもロック位置を正確に押す・浮かせることが大事で、割れた場合はカプラー交換も検討しましょう。
端子の位置を間違えて戻す
配線位置を間違えると電装品が正常に動かず、最悪の場合ショートすることもあります。抜く前の写真撮影と、1本ずつ作業するクセが重要です。
戻すときの確認ポイント
端子を戻すときは向きを確認して差し込み、カチッと固定されたか確認しましょう。軽く引いて抜けないかチェックし、作業後は必ず動作確認をしてください。チラつきや不点灯がある場合はすぐに作業を止めて原因を確認します。
よくある質問
カプラー端子は再利用できる？
変形やサビがなければ再利用できる場合があります。ただしロック部が潰れている場合は交換がおすすめです。接触不良が出るなら新品端子に交換したほうが安全です。
端子抜き工具は100均で代用できる？
精密ドライバーやピックで代用できる場合はありますが、専用工具ほど作業しやすくはありません。頻繁に使うなら端子抜き工具セットのほうが結果的にコスパがいいです。カプラーを壊すリスクを考えると専用品の価値は十分あります。
端子がどうしても抜けないときはどうする？
全体ロックが残っていないか確認し、工具の差し込み位置を変えてみましょう。一度端子を奥に押し込んでからロックを解除するのも有効です。それでも無理なら、カプラー交換や整備工場への相談も検討してください。
防水カプラーも同じ方法で外せる？
基本は同じですが、ゴムシールがあるため固いことが多いです。無理に引くとシールや端子を傷めることがあるので慎重に作業しましょう。戻すときはシールのズレにも注意が必要です。
まとめ｜カプラー端子は構造を確認してから慎重に外そう
カプラー端子まとめ
- カプラー端子は配線を引っ張るだけでは抜けない
- 内部のロックツメを解除する必要がある
- 二重ロックや全体ロックがあるタイプもある
- 作業前に写真を撮って配線位置を記録しておく
- 025型など細線カプラーはリテーナー解除と専用工具が必須
- 初心者は端子抜き工具セットを用意すると失敗しにくい
- 精密ドライバーでも代用できるが、無理なこじり作業はNG
- 端子を戻したあとは固定確認と通電確認を必ず行う
カプラー端子の作業は焦らずロック構造を見極めることが一番大事です。正しい工具と手順で、安心して電装DIYを楽しもう！
